消防水槍

直流水槍

產品型號規格：QZ3.5/7.5

一、用途及結構

直流水槍是滅火的射水工具，用其與消防水帶連接會噴射密集充實的水流。具有射程遠、水量大等優點。它由內口式管牙接口（KY型）、水槍槍體組成。

二、 基本參數

直流水槍的性能參數如圖1（執行標準：GB8181-2005《消防水槍》）

型號規格	工作壓力范圍/MPa	接口公稱通徑/mm	當量噴嘴直徑/mm	額定噴射壓力/MPa	額定流量/（L/s）	流量允差	射程/m	L
QZ3.5/7.5	0.2~1.6	65	19	0.35	7.5	8%	≥28	330

內扣式管牙接口基本參數如圖2 （執行標準：GB12514.1-2005，GB12514.2-2006）

型號規格

公稱工作壓力

(Mpa)

密封試驗壓力(MPa)

強度試驗壓力(MPa)

D

d

L

l

KY65

1.6

2.4

111

G2”

≥52

20

三、 使用與維護

1、直流水槍通常與消防水帶、消火栓、消防接口等配套使用。

2、滅火時，將直流水槍通過消防接口與消防水帶連接，并將槍嘴對準火源噴射水流，實施滅火作業。

3、要經常檢查密封圈是否老化和損傷，發現損壞漏水時要及時更換。

4、直流水槍應放置于避光干燥處。使用后，應擦、晾干后方可收起放置原處。

5、直流水槍應定期檢查，表面無明顯異樣。

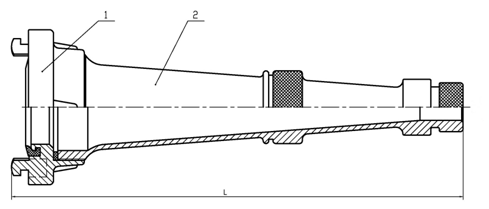

圖1：直流水槍結構圖

1、內扣式管牙接口（KY型） 2、水槍槍體

圖2：KY型內扣式管牙接口

1、本體 2、平面密封圈 3、槽形密封圈

★ 若用戶在使用中發現產品制造質量問題，在保持產品出廠外觀的情況下，請與我公司聯系。
